工业传感器作为工业自动化系统的 “神经末梢”，其技术路线的发展始终围绕精度、可靠性、智能化及适应性展开。以下从核心技术类型出发，系统梳理各类工业传感器的技术路线及演进趋势：

一、温度传感器技术路线

1. 传统技术路线

热电偶（Thermocouple）

原理：基于塞贝克效应，两种不同金属导体两端连接形成回路，温度差产生电动势。

材料演进：从铜 - 康铜（T 型）到镍铬 - 镍硅（K 型）、铂铑合金（S 型），高温耐腐蚀性提升。

工艺：丝材拉制→焊接成型→绝缘封装（陶瓷 / 金属套管）。

局限：精度受参考端温度影响，需冷端补偿。

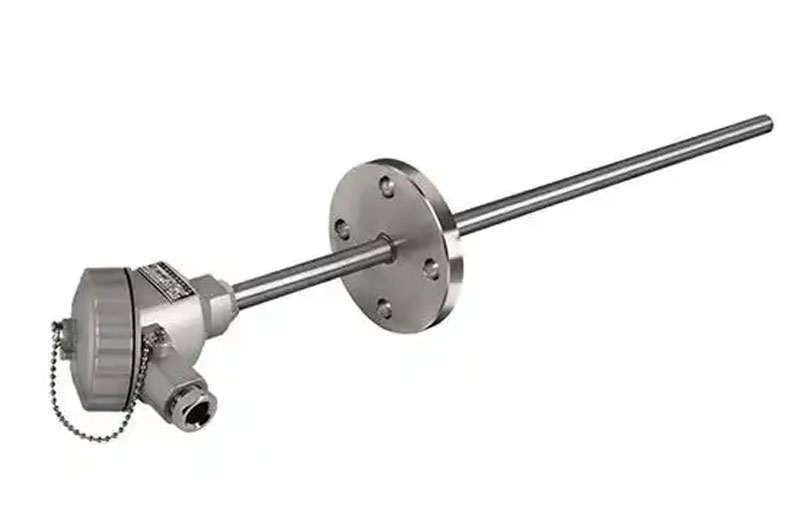

热电偶

热电阻（RTD）

原理：金属（铂、铜、镍）电阻值随温度线性变化。

技术突破：铂电阻（Pt100）因稳定性高成为工业标准，薄膜沉积技术（磁控溅射）实现微米级铂膜制备，提升响应速度。

封装：陶瓷基底 + 玻璃釉涂层，耐温达 500℃。

2. 现代技术路线

红外温度传感器

非接触式测量：基于普朗克辐射定律，通过检测物体红外辐射能量测温。

核心技术：焦平面阵列（FPA）探测器（如氧化钒 / 非晶硅微测辐射热计），分辨率从 8×8 提升至 640×512 像素，测温范围 - 40℃~2000℃。

集成化：与 MEMS 技术结合，探测器尺寸缩小至 10mm×10mm，支持 AI 图像算法实时校正。

半导体温度传感器

原理：利用 PN 结正向电压与温度的线性关系（约 - 2.2mV/℃）。

技术升级：CMOS 工艺集成数字转换电路（如 Δ-Σ ADC），实现 ±0.5℃精度，I2C/SPI 数字输出，适用于芯片级测温。

二、压力传感器技术路线

1. 机械 - 电学转换路线

应变式压力传感器

传统方案：金属应变片粘贴于弹性体（钢 / 铝合金），压力引起形变导致电阻变化。

改进方向：采用硅应变片（压阻系数为金属 100 倍），通过 MEMS 刻蚀技术制作硅杯结构，精度提升至 0.1% FS。

电容式压力传感器

原理：弹性膜片与固定电极形成电容，压力改变间距导致电容变化。

关键技术：硅 - 玻璃阳极键合工艺实现真空腔封装，降低环境干扰；ASIC 电路集成电容 - 数字转换，抗噪声能力增强。

压力传感器

2. 微机电系统（MEMS）路线

硅基 MEMS 压力传感器

工艺：硅湿法刻蚀（KOH）制作薄膜，干法刻蚀（DRIE）形成高深宽比结构，量程覆盖 0~1kPa（微压）至 0~70MPa（高压）。

智能化：集成温度补偿芯片、EEPROM 存储校准参数，支持自诊断（如断线检测）。

光纤压力传感器

分布式测量：基于光纤布拉格光栅（FBG），压力引起光栅波长偏移，通过光时域反射（OTDR）实现长距离多点监测，适用于石油管道、深海探测。

三、流量传感器技术路线

1. 力学原理路线

涡轮流量计

技术演进：叶轮材料从铜合金升级为陶瓷 / 碳化钨，耐磨损性提升；磁电感应信号放大电路抗干扰能力增强，适用介质温度 - 40℃~350℃。

差压式流量计（孔板 / 文丘里）

优化方向：CFD 仿真设计流道，降低压损；搭配高精度差压传感器（如硅电容式），测量精度从 ±2% 提升至 ±0.5%。

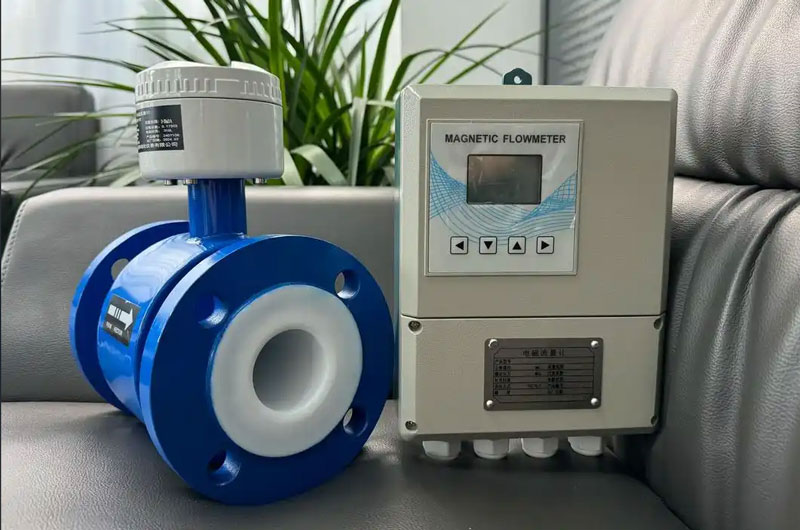

流量计

2. 电磁 / 超声波路线

电磁流量计

核心技术：钕铁硼永磁体产生强磁场，内衬材料从橡胶升级为聚四氟乙烯（PTFE），耐腐蚀性增强；双频励磁（低频 + 高频）减少杂散电流干扰，适用于污水、泥浆测量。

超声波流量计

测量方法：从时差法（Δt=2Dv/(c²-v²)）到多普勒法，结合相控阵换能器（多通道发射接收），精度从 ±2% 提升至 ±0.5%，支持管径 10mm~10m。

四、气体传感器技术路线

1. 化学传感路线

金属氧化物半导体（MOS）气体传感器

材料革新：从 SnO₂到 In₂O₃、ZnO 纳米阵列，表面活性位点增多，检测下限从 ppm 级降至 ppb 级（如甲醛检测≤5ppb）。

低温工作：引入 Pt 催化层或光催化（UV 光照），工作温度从 300℃降至 150℃，功耗降低 50%。

电化学气体传感器

三电极结构：工作电极、对电极、参考电极，通过恒电位仪控制反应，选择性提升（如 CO 传感器抗 H₂S 干扰）。

微型化：MEMS 技术制作多孔电极，电解液用量减少 90%，适用于便携设备（如可燃气体检测仪）。

2. 光学传感路线

红外气体传感器（NDIR）

光源升级：从热辐射光源到量子级联激光器（QCL），波长精度达 0.1nm，可分辨 CO₂（4.26μm）与 CO（4.67μm）；采用 DFB 激光器 + 波长调制光谱（WMS），检测精度达 0.1ppm。

激光吸收光谱（TDLAS）

技术优势：单波长激光绕过水蒸气等干扰，适用于高温高压环境（如电厂烟气监测）；结合光纤传输，实现远距离（10km）在线分析。

五、位移 / 角度传感器技术路线

1. 电磁感应路线

线性可变差动变压器（LVDT）

结构优化：铁芯材料从硅钢片升级为纳米晶合金，磁导率提升 10 倍，分辨率达 1μm；采用全密封结构，防护等级 IP68，适用于机床、航空航天。

旋转变压器

多极对设计：极对数从 4 极增至 16 极，角度分辨率从 0.1° 提升至 0.01°；无刷结构（电子换向）寿命超过 10 万小时，用于伺服电机编码器。

2. 光学编码路线

绝对式光电编码器

码盘技术：玻璃码盘光刻线数从 1024 线增至 2048 线，通过细分电路实现 24 位分辨率（1.2″）；引入冗余编码设计，抗振动（100g）、抗冲击（1000g）。

光纤光栅位移传感器

分布式测量：一根光纤串联多个 FBG，通过波长偏移量计算应变，分辨率达 1με，用于桥梁健康监测、地质灾害预警。

六、工业传感器技术发展趋势

1. 智能化与集成化

AI 嵌入：传感器内置 MCU（如 ARM Cortex-M4），集成边缘计算能力，实现数据滤波、异常预警（如振动传感器预测设备故障）。

多功能融合：温压流一体化传感器（如霍尼韦尔 STT3000），通过同一芯片实现多参数测量，成本降低 30%。

2. 微型化与低功耗

NEMS 技术：纳米级谐振器传感器，质量敏感度达 1pg，用于气体分子检测；采用能量收集技术（压电 / 热电），实现自供电（如无线传感器节点寿命 > 10 年）。

3. 网络化与标准化

协议适配：支持 OPC UA、MQTT 等工业物联网协议，兼容 5G/6G 通信；遵循 IEEE 1451 智能传感器接口标准，实现即插即用。

4. 极端环境适应性

耐高温高压：传感器采用蓝宝石衬底、金刚石涂层，耐温达 1000℃，耐压 200MPa，适用于石油钻井、核聚变装置。

抗辐射：采用碳化硅（SiC）半导体材料，在核反应堆（10⁶ Gy 辐射剂量）中稳定工作。

总结：技术路线对比表

工业传感器的技术路线始终围绕 “感知精度 - 环境适应 - 智能互联” 三维度演进，未来将与 AI、量子技术深度融合，成为工业 4.0 与智能制造的核心支撑。
